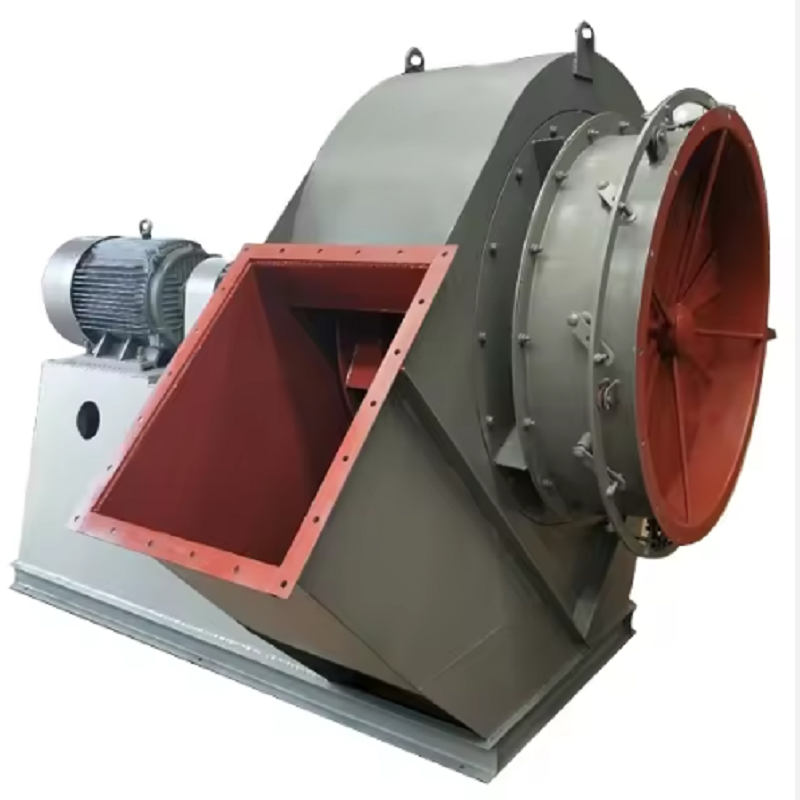

Stainless Steel Centrifugal Fan Solutions para sa Nakakaagnas na Industrial Environment

Ang kinakaing unti-unti na tambutso ay isa sa mga pinaka-hinihingi na kondisyon para sa pang-industriyang kagamitan sa bentilasyon. Ang mga kemikal na planta, wastewater treatment facility, metal-processing lines, food-processing plant, at wet scrubber system ay maaaring maglaman ng acid mist, alkaline vapors, chlorides, solvents, o mataas na antas ng humidity. Sa mga kapaligirang ito, maaaring magkaroon ng kalawang, pitting, leakage, at pagkasira ng istruktura ang mga ordinaryong carbon steel fan bago ang inaasahang buhay ng serbisyo. Bilang resulta, ang paggamit ng Stainless Steel Centrifugal Fan ay nagiging isang praktikal na solusyon para sa mga pang-industriyang sistema ng tambutso kung saan ang paglaban sa kaagnasan at patuloy na operasyon ay mahalaga.

Gayunpaman, ang pagpili ng hindi kinakalawang na asero lamang ay hindi ginagarantiyahan ang maaasahang operasyon ng fan. Ang materyal na grado, komposisyon ng gas, temperatura ng pagpapatakbo, condensation, disenyo ng impeller, pag-aayos ng baras, paraan ng sealing, at aktwal na resistensya ng system ay dapat isaalang-alang nang magkasama. Binibigyang-diin din ng patnubay ng industriya sa disenyo ng corrosive fan na ang gulong, baras, at panloob na pabahay na nakalantad sa airstream ay dapat na tugma sa kemikal na kapaligiran.

Bakit Mahalaga ang Stainless Steel sa Corrosive Exhaust System

Ang pinakamalaking problema sa kinakaing unti-unti na bentilasyon ay ang pinsala ay kadalasang unti-unti. Ang isang fan ay maaaring magpatuloy sa pagtakbo habang ang kaagnasan ay dahan-dahang binabawasan ang kapal ng casing o impeller. Sa sandaling maabot ng kaagnasan ang impeller, kahit na ang isang maliit na halaga ng pagkawala ng materyal ay maaaring makaapekto sa balanse at magpapataas ng vibration.

Ang Stainless Steel Centrifugal Fan ay nagbibigay ng mas magandang panimulang punto dahil hindi umaasa ang stainless steel sa isang pintura na patong bilang pangunahing lumalaban sa kaagnasan nitong ibabaw. Ito ay partikular na kapaki-pakinabang sa mga application na kinasasangkutan ng moisture, madalas na paglilinis, condensation, o mahina hanggang sa katamtamang corrosive na mga gas. Para sa mga mas agresibong kapaligiran, ang 316 o 316L na hindi kinakalawang na asero ay maaaring isaalang-alang sa halip na 304, ngunit ang huling pagpipilian ay dapat palaging nakabatay sa aktwal na kemikal na medium sa halip na ang pangalan ng aplikasyon lamang.

Halimbawa, ang isang fan na humahawak ng mahalumigmig na hangin mula sa isang pangkalahatang lugar ng produksyon ay maaaring sapat na binuo mula sa 304 hindi kinakalawang na asero, habang ang isang fan na nakalantad sa chloride-condensate ay maaaring mangailangan ng 316L o ibang materyal. Ang mga chloride, concentrated acid, at halo-halong kemikal na singaw ay maaaring lumikha ng mga kondisyon ng kaagnasan na nangangailangan ng mas detalyadong pagtatasa sa pagiging tugma ng materyal.

304 vs. 316L: Huwag Piliin ang Materyal ayon sa Presyo Mag-isa

Isa sa mga pinakakaraniwang pagkakamali kapag tinutukoy ang isang Stainless Steel Centrifugal Fan ay tinatrato ang 304 at 316L bilang mga materyales na maaaring palitan.

Ang 304 na hindi kinakalawang na asero ay malawakang ginagamit para sa mahalumigmig na bentilasyon, pangkalahatang pang-industriya na tambutso, mga kapaligiran sa pagproseso ng pagkain, at medyo banayad na mga kondisyon na kinakaing unti-unti. Kadalasan ito ay isang cost-effective na pagpipilian kapag ang tambutso ay naglalaman ng moisture ngunit hindi naglalaman ng makabuluhang chloride o lubos na agresibong kemikal na mga sangkap.

Ang 316L ay karaniwang isinasaalang-alang kapag ang kapaligiran ay nagpapakita ng mas malaking panganib sa kaagnasan, lalo na kung saan naroroon ang mga chloride, saline moisture, o ilang mga kemikal na contaminant. Gumagamit din ang mga komersyal na pang-industriya na disenyo ng fan ng 316L na konstruksyon para sa matinding kinakaing unti-unting mga kapaligiran at mga application na may mataas na temperatura.

Samakatuwid, ang isang praktikal na pamamaraan sa pagpili ng materyal ay dapat magsimula sa limang tanong:

Anong mga kemikal ang naroroon sa tambutso?

Ano ang konsentrasyon ng bawat pangunahing contaminant?

Ano ang normal at pinakamataas na temperatura ng gas?

Maaari bang magkaroon ng condensation sa loob ng fan?

Ang mga nakasasakit na particle ba ay nahahalo sa kinakaing unti-unti na gas?

Ang ikalimang tanong ay lalong mahalaga. Ang paglaban sa kaagnasan ay hindi awtomatikong nangangahulugan ng paglaban sa abrasion. Ang Stainless Steel Centrifugal Fan na humahawak ng corrosive dust ay maaaring mangailangan ng karagdagang proteksyon sa pagsusuot, ibang kapal ng impeller, o ibang pagkakagawa ng fan.

Maaaring Baguhin ng Posisyon ng Fan ang Kinakailangan sa Kaagnasan

Ang posisyon ng fan sa loob ng isang gas-treatment system ay maaaring magkaroon ng malaking epekto sa pagpili ng materyal.

Isaalang-alang ang isang chemical exhaust system na binubuo ng mga kagamitan sa proseso, ductwork, isang wet scrubber, isang mist eliminator, at isang exhaust fan. Ang pag-install ng Stainless Steel Centrifugal Fan sa upstream ng scrubber ay nangangahulugan na ang fan ay maaaring humawak ng hindi ginagamot na gas na may mas mataas na konsentrasyon ng mga contaminant. Ang pag-install nito sa ibaba ng agos ay nangangahulugan na ang gas ay maaaring mas malamig at mas malinis ngunit maaaring maglaman ng mataas na kahalumigmigan, mga droplet, o condensate.

Ang pagkakaibang ito ay madalas na hindi napapansin sa panahon ng pagkuha ng kagamitan.

Para sa isang downstream fan, ang pagganap ng scrubber at mist eliminator ay nagiging bahagi ng pagkalkula ng pagiging maaasahan ng fan. Kung ang mga likidong droplet ay pumasok sa fan, maaari silang mangolekta sa impeller at casing, na lumilikha ng parehong mga problema sa kaagnasan at kawalan ng timbang. Samakatuwid, karaniwang inirerekomenda ng mga supplier ng fan ng industriya na suriin ang posisyon ng fan, resistensya ng scrubber, performance ng demister, configuration ng duct, at aktwal na kundisyon ng gas bago i-finalize ang detalye ng fan.

Mga Detalye ng Praktikal na Disenyo na Nagdudulot ng Pagkakaiba

Ang isang fan na lumalaban sa kaagnasan ay higit pa sa isang hindi kinakalawang na pambalot na asero. Ang mga sangkap na nakalantad sa daloy ng gas ay kailangang isaalang-alang nang paisa-isa.

Para sa Stainless Steel Centrifugal Fan, ang nabasa o gas-contact na mga bahagi ay maaaring kabilang ang housing, impeller, inlet cone, shaft section, inspeksyon na pinto, panloob na fastener, at drainage na bahagi. Sa ilang mga aplikasyon, tanging ang mga bahagi ng gas-contact ang ginawa mula sa hindi kinakalawang na asero, habang ang panlabas na frame at suporta sa motor ay gumagamit ng iba pang mga materyales.

Ang patuloy na hinang ay isa pang kapaki-pakinabang na tampok sa disenyo. Maaaring ma-trap ng mga gaps at crevices ang moisture at corrosive na deposito, na lumilikha ng localized corrosion na mahirap makita sa regular na inspeksyon. Ang wastong welded joints, angkop na surface finishing, accessible inspection area, at drainage point ay maaaring makabuluhang mapabuti ang maintainability.

Para sa mga basang aplikasyon, ang isang alisan ng tubig sa pinakamababang punto ng pambalot ay partikular na kapaki-pakinabang. Hindi dapat pahintulutan ng mga operator ang chemical condensate na manatili sa loob ng fan pagkatapos ng shutdown.

Nauuna pa rin ang daloy ng hangin at presyon

Ang paglaban sa kaagnasan ay hindi dapat palitan ang pagpili ng aerodynamic.

Bago bumili ng Stainless Steel Centrifugal Fan, ang kinakailangang airflow at presyon ay dapat kalkulahin mula sa aktwal na sistema. Ang isang tipikal na detalye ay dapat kasama ang:

Daloy ng hangin: m³/h o CFM

Static pressure: Pa o sa. w.g.

Temperatura ng gas

Komposisyon ng gas

Densidad ng gas

Alikabok o likidong nilalaman

Mga oras ng pagpapatakbo ng fan

Kinakailangang lakas ng motor

Power supply

Bilis ng fan

Altitude ng pag-install

Mga sukat ng inlet at outlet ng fan

Halimbawa, ipagpalagay na ang chemical exhaust line ay nangangailangan ng 25,000 m³/h sa 2,500 Pa. Ang pagpili lamang ng fan ayon sa 25,000 m³/h airflow figure ay maaaring makabuo ng isang maliit o napakalaking sistema. Ang pagkawala ng presyon sa pamamagitan ng mga duct, elbows, filter, scrubber, damper, at stack ay dapat isama.

Ang isang wastong napiling Stainless Steel Centrifugal Fan ay dapat gumana malapit sa nilalayon nitong punto ng pagganap sa halip na pilitin na magbayad para sa isang hindi wastong nakalkulang resistensya ng system.

Pag-aaral ng Kaso: Pag-upgrade ng Chemical Exhaust System

Ang isang pasilidad sa pagpoproseso ng kemikal ay nakakaranas ng paulit-ulit na mga problema sa kaagnasan sa isang pininturahan na carbon steel na exhaust fan. Ang fan ay humawak ng humigit-kumulang 18,000 m³/h ng humid process exhaust sa humigit-kumulang 1,800 Pa. Ang system ay nagpapatakbo ng humigit-kumulang 20 oras bawat araw, at ang condensation ay naganap sa ilang yugto ng produksyon.

Ang orihinal na fan ay nagpakita ng nakikitang kaagnasan sa paligid ng scroll at impeller pagkatapos ng medyo maikling operasyon. Ang inspeksyon ay natagpuan din ang mga deposito ng kemikal na naipon malapit sa ibabang bahagi ng pabahay.

Sa halip na maglagay lang ng mas makapal na coating, binago ng engineering team ang fan construction sa Stainless Steel Centrifugal Fan at nirepaso ang buong exhaust system.

Ang mga pangunahing pagbabago ay:

Hindi kinakalawang na asero na konstruksyon para sa mga bahagi ng gas-contact

Pinahusay na welded joints

Drainase sa pinakamababang punto ng pabahay

Pinahusay na access para sa panloob na paglilinis

Pagsusuri ng demister upstream ng fan

Muling pagkalkula ng mga pagkawala ng presyon ng duct at scrubber

Pagsubaybay sa vibration pagkatapos ng pag-commissioning

Ang mahalagang aral ay ang problema ay hindi nag-iisa sa fan material. Nag-aambag sa kaagnasan ang liquid carryover at mahinang drainage. Ang pagpapalit ng materyal habang iniiwan ang problema sa condensation na hindi nalutas ay maaaring mabawasan ngunit hindi maalis ang panganib sa pagkabigo.

Pag-aaral ng Kaso: Aplikasyon sa Paghuhugas sa Pagproseso ng Pagkain

Ang pangalawang halimbawa ay mula sa isang pasilidad sa pagproseso ng pagkain kung saan ang sistema ng tambutso ay nalantad sa mataas na kahalumigmigan, mga kemikal sa paglilinis, at madalas na paghuhugas.

Ang orihinal na carbon steel fan ay bumuo ng surface corrosion sa paligid ng casing at fasteners. Natuklasan din ng mga operator na ang tubig sa paglilinis ay maaaring manatili sa paligid ng ilang mga kasukasuan pagkatapos ng sanitasyon.

Ang kapalit na Stainless Steel Centrifugal Fan ay gumamit ng hindi kinakalawang na konstruksyon para sa housing at impeller, na may mga fastener na lumalaban sa kaagnasan at pinahusay na access para sa paglilinis. Ang bentilador ay na-install din na may pansin sa paagusan upang ang tubig ay hindi manatiling nakulong sa loob ng pambalot.

Ang application na ito ay nagpapakita ng isa pang bentahe ng hindi kinakalawang na konstruksiyon: nagiging mas madali ang pagpapanatili kapag ang bentilador ay regular na nakalantad sa tubig at mga kemikal na panlinis. Karaniwang ginagamit ang stainless steel construction sa food-processing ventilation kung saan ang washdown, humidity, at chemical cleaning agent ay bahagi ng normal na operasyon.

Huwag Ipagwalang-bahala ang Shaft, Bearings, at Sealing System

Ang isa pang praktikal na pagkakamali ay ang pagtukoy ng isang hindi kinakalawang na pabahay at impeller habang binabalewala ang iba pang mga bahagi.

Sa isang Stainless Steel Centrifugal Fan, ang seksyon ng baras na nakalantad sa corrosive air, shaft seal, mga fastener, bearing arrangement, at motor support ay dapat suriin ayon sa pagkaka-install. Ang corrosive gas na pumapasok sa bearing area ay maaaring mapabilis ang pagkasira ng bearing, habang ang hindi angkop na mga seal ay maaaring magbigay-daan sa pagtagas o kontaminasyon ng kemikal.

Para sa mga bentilador na humahawak sa partikular na agresibong tambutso, maaaring kailanganin ang mga mechanical seal o iba pang angkop na pagsasaayos ng sealing. Ang patnubay ng AMCA sa mga kapaligirang nakakasira ng bentilador ay partikular na nagbibigay-diin sa pangangailangang piliin ang gulong, baras, panloob na pabahay, at pagsasaayos ng sealing ayon sa kemikal na pinangangasiwaan.

Ang bearing mismo ay dapat na karaniwang nakahiwalay sa kinakaing unti-unti na daloy ng hangin kapag pinahihintulutan ng aplikasyon. Ito ay lalong mahalaga para sa belt-driven na kaayusan, kung saan ang pagpasok ng baras sa loob ng pabahay ay lumilikha ng isa pang potensyal na daanan para sa kontaminadong gas.

Kailangan Pa rin ang Pagpapanatili

Binabawasan ng Stainless Steel Centrifugal Fan ang panganib ng kaagnasan, ngunit hindi nito inaalis ang pagpapanatili.

Para sa mga nakakaagnas na aplikasyon, ang mga operator ay dapat magtatag ng isang praktikal na iskedyul ng inspeksyon batay sa mga oras ng pagpapatakbo at mga kondisyon ng proseso. Sa panahon ng regular na pagpapanatili, suriin:

Ibabaw ng impeller para sa pitting o deposito

Casing para sa localized corrosion

Mga drainage point para sa pagbara

Kondisyon ng baras at selyo

Temperatura ng tindig

Panginginig ng bentilador

Agos ng motor

Kondisyon ng fastener

Duct at flexible na pagtagas ng koneksyon

Pagganap ng scrubber at demister

Ang mga deposito ng impeller ay nararapat sa partikular na atensyon. Kahit na ang hindi kinakalawang na materyal mismo ay nananatiling buo, ang mga deposito ng kemikal o basang alikabok ay maaaring maipon nang hindi pantay sa mga blades. Binabago nito ang umiikot na mass distribution at maaaring magdulot ng vibration.

Ang isang simpleng trend ng vibration ay maaaring maging mas kapaki-pakinabang kaysa sa paghihintay para sa nakikitang kaagnasan. Kung ang panginginig ng boses ay unti-unting tumataas pagkatapos ng ilang buwan ng operasyon, ang impeller ay dapat na siyasatin bago ang problema ay umunlad sa isang pagkabigo ng bearing o shaft.

Paano Tukoy nang Tama ng Stainless Steel Centrifugal Fan

Para sa isang proyektong pang-industriya, ang isang mahusay na detalye ng pagbili ay dapat magbigay ng higit sa pariralang "stainless steel fan."

Ang isang kumpletong pagtatanong ay dapat magsaad ng daloy ng hangin, presyon, temperatura, komposisyon ng gas, oras ng pagpapatakbo, halumigmig, posibleng condensation, konsentrasyon ng alikabok, kapaligiran sa pag-install, mga kinakailangan sa motor, at inaasahang kondisyon ng kaagnasan.

Dapat na tukuyin ng detalye ng materyal kung kinakailangan ang 304, 316, 316L, duplex stainless steel, FRP, o ibang materyal. Sa malubhang serbisyo ng kemikal, hindi dapat awtomatikong ipagpalagay na ang hindi kinakalawang na asero ang pinakamahusay na solusyon. Ang ilang mga aplikasyon ay maaaring mangailangan ng FRP, mga espesyal na haluang metal, o isa pang konstruksyon na lumalaban sa kaagnasan depende sa kemikal at profile ng temperatura.

Para sa pag-verify ng performance, maaari ding humiling ang mga mamimili ng data ng performance ng fan at, kung naaangkop, impormasyon ng certification o pagsubok. Sinasaklaw ng programa ng sertipikasyon ng AMCA ang centrifugal fan air performance, sound performance, kahusayan, Fan Efficiency Grade, at Fan Energy Index depende sa naaangkop na saklaw ng certification.

Pangwakas na Pagsasaalang-alang

Ang pangangailangan para sa corrosion-resistant na pang-industriyang bentilasyon ay patuloy na tumataas habang ang pagpoproseso ng kemikal, paggamot ng wastewater, produksyon ng pagkain, at mga sistema ng pagkontrol sa kapaligiran ay nagiging mas hinihingi. Ang Stainless Steel Centrifugal Fan ay maaaring magbigay ng maaasahang solusyon kapag ang materyal, aerodynamic performance, sealing arrangement, drainage, at diskarte sa pagpapanatili ay idinisenyo sa mga aktwal na kondisyon ng operating.

Ang pinakamahalagang punto ay simple: huwag pumili ng fan batay lamang sa salitang "stainless." Magsimula sa gas, temperatura, airflow, pressure, condensation, at contaminants. Pagkatapos ay piliin ang materyal at configuration ng fan.

Para sa kinakaing mga kapaligirang pang-industriya, ang pamamaraang iyon ay maaaring maiwasan ang maagang kaagnasan, bawasan ang hindi planadong downtime, at makabuo ng isang sistema ng bentilasyon na nananatiling matatag sa mga taon ng patuloy na operasyon.
