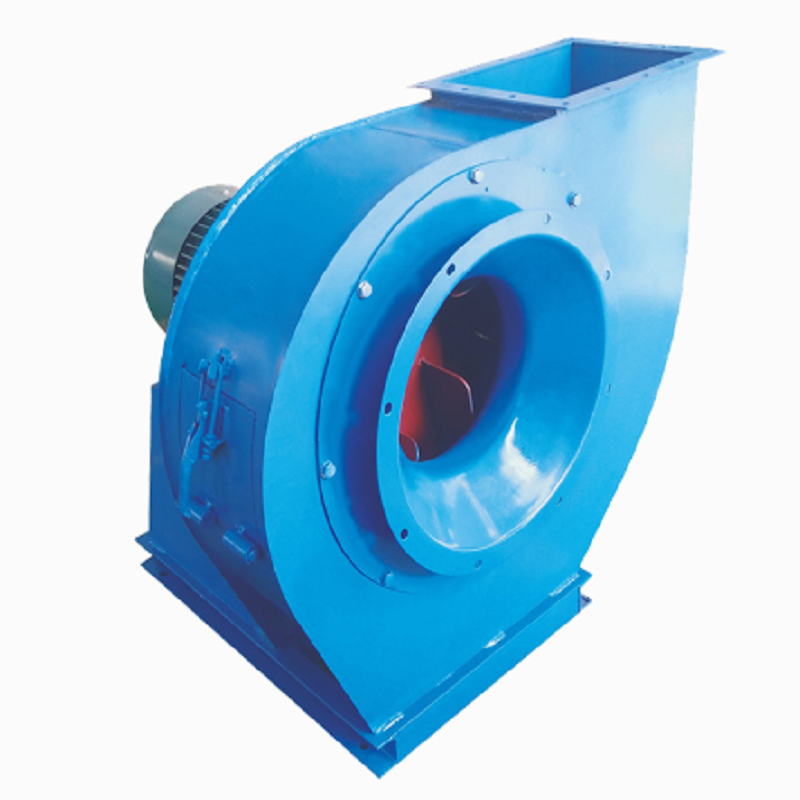

Bakit Nabigo ang Karamihan sa Mga Ventilation System at Paano Niresolba ng Type A Centrifugal Fan ang Problema

Maraming mga sistema ng bentilasyon ang hindi nabigo dahil ang bentilador ay "masama" - sila ay nabigo dahil ang bentilador ay hindi kailanman naitugma sa mga tunay na kondisyon sa pagtatrabaho. Ang mga mahahabang duct, baradong filter, grease buildup, at hindi inaasahang pagbabago ng resistensya ay karaniwang ang tunay na dahilan ng pagbagsak ng airflow. Sa mga sitwasyong ito, ang isang maayos na napiling Type A Centrifugal Fan ay kadalasang nagiging pagkakaiba sa pagitan ng isang stable na system at isang patuloy na maintenance headache.

Ang unang bagay na dapat maunawaan ay ang airflow rating lamang ay nakaliligaw. Maraming mamimili ang pumipili ng kagamitan batay sa m³/h sa isang catalog sheet, ngunit sa mga totoong system, ang pagkawala ng presyon ang tumutukoy sa pagganap. Karaniwang pinipili ang Type A Centrifugal Fan dahil pinapanatili nito ang magagamit na airflow sa ilalim ng mas mataas na static pressure, lalo na kapag mahaba ang duct run o may kasamang maraming bend at filter.

Hakbang 1: Magsimula sa paglaban ng system, hindi laki ng fan

Bago pumili ng anumang kagamitan, kailangan mo ng isang pangunahing pagtatantya ng static na presyon. Sa totoong gawaing pang-inhinyero, karamihan sa mga pagkabigo sa bentilasyon ay nagmumula sa pagmamaliit ng paglaban sa halip na maliitin ang daloy ng hangin. Ang bawat elbow, reducer, filter box, at hood ay nagdaragdag ng pressure loss. Ang isang maayos na idinisenyong Type A Centrifugal Fan ay maaaring magbayad para sa mga pagkalugi na ito nang mas mahusay kaysa sa mga uri ng low-pressure na fan.

Halimbawa, sa isang woodworking shop dust system, kahit na ang 20–30 metrong linya ng duct na may ilang mga liko ay madaling magdoble ng resistensya kumpara sa mga unang pagtatantya. Sa ganitong mga kaso, tinitiyak ng Type A Centrifugal Fan na may sapat na pressure margin ang mga suction point na gumagana pa rin nang epektibo sa halip na humina sa dulo ng linya.

Hakbang 2: Itugma ang mga katangian ng fan sa mga tunay na kondisyon ng operating

Iba't ibang kapaligiran ang kumikilos nang iba. Ang mga dust system ay bumabara, ang mga sistema ng tambutso sa kusina ay nag-iipon ng grasa, at ang mga spray booth ay nakakaranas ng filter saturation. Ang mga ito ay hindi pare-pareho ang mga kondisyon - nagbabago sila sa paglipas ng panahon. Ito ay kung saan maraming mga sistema ang nabigo.

Ang napiling Type A Centrifugal Fan ay pinahahalagahan para sa stable pressure curve nito. Sa halip na bumaba nang husto kapag tumaas ang resistensya, nagpapanatili ito ng mas predictable na airflow na output. Ginagawa nitong angkop para sa mga system kung saan ang mga kondisyon ng operating ay hindi stable o predictable.

Sa isang metal polishing workshop case, ang orihinal na axial fan system ay gumana nang maayos sa unang araw ngunit nawalan ng halos 40% na kapasidad ng pagsipsip pagkatapos ng tatlong buwan dahil sa pagkakaroon ng alikabok. Pagkatapos lumipat sa Type A Centrifugal Fan, nanatiling stable ang airflow kahit na may bahagyang kontaminasyon sa duct, na binabawasan nang husto ang dalas ng emergency na paglilinis.

Hakbang 3: Huwag balewalain ang disenyo ng duct at layout ng pag-install

Kahit na ang pinakamahusay na fan ay hindi maaaring ayusin ang isang mahinang disenyo ng duct. Sa mga totoong proyekto, ang hindi wastong diameter ng duct o sobrang pagliko ay kadalasang nagdudulot ng mas maraming problema kaysa sa mismong fan. Kapag nag-i-install ng Type A Centrifugal Fan, karaniwang sinusuri ng mga inhinyero kung ang pagkawala ng presyon ng system ay tumutugma sa operating range ng fan.

Halimbawa, ang paglalagay ng fan ng masyadong malayo mula sa extraction point ay nagpapataas ng hindi kinakailangang pagtutol. Sa kabaligtaran, ang pagpoposisyon ng Type A Centrifugal Fan na mas malapit sa pangunahing exhaust trunk ay nakakabawas sa pag-aaksaya ng enerhiya at nagpapabuti sa kahusayan ng system. Kung minsan, ang maliliit na pagbabago sa layout ay maaaring mapabuti ang pagganap kaysa sa pag-upgrade sa isang mas malaking modelo.

Hakbang 4: Tunay na kaso ng proyekto – pag-upgrade ng sistema ng pangongolekta ng alikabok sa industriya

Ang isang medium-sized na pabrika ng metal fabrication ay nahaharap sa isang patuloy na isyu: akumulasyon ng alikabok sa mga duct at mahinang pagsipsip sa mga istasyon ng buli. Ang orihinal na sistema ay gumamit ng mga axial fan, na pinili batay sa airflow lamang.

Pagkatapos ng isang buong pag-audit ng system, kinakalkula ng mga inhinyero na ang aktwal na static pressure ay halos 1.8 beses na mas mataas kaysa sa orihinal na halaga ng disenyo. Ang solusyon ay upang palitan ang system ng isang wastong laki ng Type A Centrifugal Fan, na tumugma sa naitama na curve ng presyon.

Pagkatapos ng pag-install:

· Ang kahusayan sa pagkolekta ng alikabok ay bumuti nang malaki sa loob ng unang linggo

· Ang cycle ng paglilinis ng duct ay pinalawig mula 3 buwan hanggang mahigit 10 buwan

· Kapansin-pansing bumaba ang mga reklamo ng operator tungkol sa airborne dust

· Ang paggamit ng enerhiya ay nagpapatatag sa halip na pabagu-bago sa ilalim ng pagkarga

Ang pangunahing pagpapabuti ay hindi lamang ang pagpapalit ng fan — ito ay tumutugma sa Type A Centrifugal Fan sa mga tunay na kondisyon ng paglaban sa halip na mga teoretikal na numero ng airflow.

Hakbang 5: Ang realidad ng pagpapanatili ay bahagi ng pagpili

Itinuturing ng maraming mamimili ang pagpapanatili bilang isang naisip, ngunit sa mga tunay na pang-industriya na kapaligiran, direktang nakakaapekto ito sa pagganap. Ang akumulasyon ng alikabok sa mga impeller, pagtitipon ng grasa sa mga sistema ng tambutso, at saturation ng filter ay lahat ay nagpapababa ng kahusayan sa paglipas ng panahon.

Ang Type A Centrifugal Fan ay karaniwang mas madaling mapanatili sa mga mabibigat na kapaligiran dahil sa structural tolerance nito sa pagkakaiba-iba ng resistensya. Gayunpaman, nang walang regular na paglilinis at inspeksyon, kahit na ang pinakamahusay na sistema ay unti-unting mawawalan ng pagganap. Sa pagsasagawa, ang isang 2-3 buwang ikot ng inspeksyon ay karaniwan sa mga kapaligirang mabigat sa alikabok o kusina.

Panghuling takeaway

Ang pagpili ng fan ay hindi tungkol sa pagpili ng pinakamataas na airflow number sa papel. Ito ay tungkol sa pag-unawa kung paano kumikilos ang system sa ilalim ng mga tunay na kondisyon ng operating. Ang mga mahahabang duct, pagbabago ng resistensya, at kontaminasyon ay mas mahalaga kaysa sa mga unang rating ng catalog.

Ang isang maayos na napiling Type A Centrifugal Fan ay malulutas ang mga sakit sa ulo ng bentilasyon hindi sa pamamagitan ng pagpapalakas sa system, ngunit sa pamamagitan ng pananatiling matatag kapag nagbabago ang mga kondisyon. Ang katatagan na iyon ang nagpapanatili sa airflow na pare-pareho, binabawasan ang mga pagkaantala sa pagpapanatili, at pinipigilan ang mabagal na pagkabulok ng pagganap na dinaranas ng karamihan sa mga system sa paglipas ng panahon.
